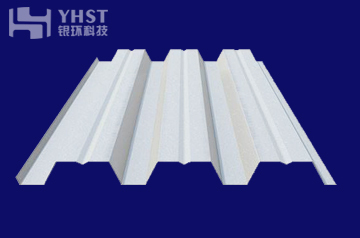

YX51-250-750 型
YX51-250-750 型
- 产品详情
- 产品参数
| 板厚T（mm） | 转动惯性钜I（cm4/m） | 截面抵抗矩W（cm3/m） | |||
| 0.80 | 41.49 | 17.75 | |||
| 0.90 | 46.68 | 19.97 | |||
| 1.00 | 51.87 | 22.19 | |||
| 1.20 | 62.24 | 26.63 | |||
| 组合板厚度 （mm） | 钢板厚度 （mm） | 组合板自重 （KN/m2） | 施工阶段允许无支撑跨度（mm） | ||
| 单跨 | 双跨 | 三跨 | |||
| 120 | 0.75 | 3.392 | 1900 | 2350 | 3200 |
0.8 | 3.397 | 1950 | 2400 | 3280 | |
0.9 | 3.407 | 2030 | 2500 | 3400 | |
1.0 | 3.418 | 2100 | 2590 | 3520 | |
1.2 | 3.438 | 2220 | 2750 | 3700 | |
| 130 | 0.75 | 3.637 | 1880 | 2520 | 2320 |
0.8 | 3.624 | 1920 | 2570 | 2370 | |
0.9 | 3.652 | 1990 | 2670 | 2460 | |
1.0 | 3.663 | 2060 | 2770 | 2550 | |
1.2 | 3.683 | 2190 | 2940 | 2710 | |
| 140 | 0.75 | 3.882 | 1850 | 2480 | 2280 |
0.8 | 3.887 | 1890 | 2530 | 2330 | |
0.9 | 3.897 | 1960 | 2630 | 2420 | |
1.0 | 3.908 | 2030 | 2720 | 2500 | |
1.2 | 3.928 | 2160 | 2890 | 2660 | |
| 150 | 0.75 | 4.127 | 1820 | 2440 | 2250 |
0.8 | 4.132 | 1860 | 2490 | 2300 | |
0.9 | 4.142 | 1930 | 2590 | 2390 | |
1.0 | 4.153 | 2000 | 2680 | 2470 | |
1.2 | 4.173 | 2120 | 2850 | 2630 | |
| 160 | 0.75 | 4.372 | 1790 | 2450 | 2220 |
0.8 | 4.377 | 1830 | 2460 | 2270 | |
0.9 | 4.387 | 1910 | 2560 | 2360 | |
1.0 | 4.398 | 1970 | 2650 | 2440 | |
1.2 | 4.418 | 2090 | 2810 | 2590 | |
优势解析
优势1
强劲的混凝土握裹抗剪（特殊的闭口肋型和腹板上的嵌扣）；
优势2
优越的组合楼板断面性质（更大的楼板有效高度和抵抗正弯矩的能力）；
优势3
绝佳的防火性能（板肋被完全包裹在混凝土里，形同现浇混凝土板里的钢筋）；
优势4
板底卡槽式悬吊系统（可供天花，吊顶，水电管等的安装使用）；
优势5
施工简单迅捷（端部无需堵头，无漏浆现象）；
优势6
平整的板底外观（可无需吊顶）；
优势7
替代部分受力，减少钢筋量；
优势8
板厚较低，减轻自重，增大净空间，成本降低。
