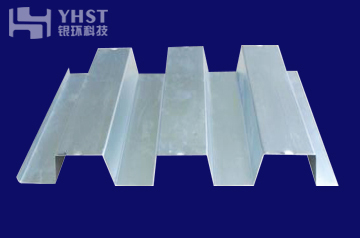

YX75-230-690 型
YX75-230-690 型
- 产品详情
- 产品参数
| 板厚T（mm） | 转动惯性钜I（cm4/m） | 截面抵抗矩W（cm3/m） | |||
| 0.75 | 63.64 | 16.25 | |||
| 0.91 | 77.22 | 19.72 | |||
| 1.20 | 101.83 | 26.10 | |||
| 1.50 | 127.29 | 32.50 | |||
| 组合板厚度 （mm） | 钢板厚度 （mm） | 组合板自重 （KN/m2） | 施工阶段允许无支撑跨度（mm） | ||
| 单跨 | 双跨 | 三跨 | |||
| 120 | 0.75 | 3.524 | 2240 | 2700 | 2700 |
0.8 | 3.529 | 2290 | 2790 | 2790 | |
0.9 | 3.540 | 2380 | 2950 | 2940 | |
1.0 | 3.551 | 2470 | 3100 | 3050 | |
1.2 | 3.574 | 2620 | 3400 | 3230 | |
| 130 | 0.75 | 3.769 | 2210 | 2640 | 2640 |
0.8 | 3.744 | 2260 | 2730 | 2730 | |
0.9 | 3.785 | 2340 | 2890 | 2890 | |
1.0 | 3.796 | 2430 | 3040 | 3000 | |
1.2 | 3.819 | 2580 | 3330 | 3180 | |
| 140 | 0.75 | 4.014 | 2180 | 2580 | 2580 |
0.8 | 4.019 | 2220 | 2670 | 2670 | |
0.9 | 4.030 | 2310 | 2830 | 2830 | |
1.0 | 4.041 | 2390 | 2980 | 2960 | |
1.2 | 4.064 | 2540 | 3260 | 3140 | |
| 150 | 0.75 | 4.259 | 2140 | 2530 | 2530 |
0.8 | 4.264 | 2190 | 2610 | 2610 | |
0.9 | 4.275 | 2280 | 2770 | 2770 | |
1.0 | 4.286 | 2360 | 2920 | 2910 | |
1.2 | 4.286 | 2500 | 3190 | 3090 | |
| 160 | 0.75 | 4.504 | 2110 | 2480 | 2480 |
0.8 | 4.509 | 2160 | 2560 | 2560 | |
0.9 | 4.520 | 2240 | 2710 | 2710 | |
1.0 | 3.531 | 2320 | 2860 | 2860 | |
1.2 | 4.554 | 2470 | 3130 | 3050 | |
优势解析
优势1
强劲的混凝土握裹抗剪（特殊的闭口肋型和腹板上的嵌扣）；
优势2
优越的组合楼板断面性质（更大的楼板有效高度和抵抗正弯矩的能力）；
优势3
绝佳的防火性能（板肋被完全包裹在混凝土里，形同现浇混凝土板里的钢筋）；
优势4
板底卡槽式悬吊系统（可供天花，吊顶，水电管等的安装使用）；
优势5
施工简单迅捷（端部无需堵头，无漏浆现象）；
优势6
平整的板底外观（可无需吊顶）；
优势7
替代部分受力，减少钢筋量；
优势8
板厚较低，减轻自重，增大净空间，成本降低。
